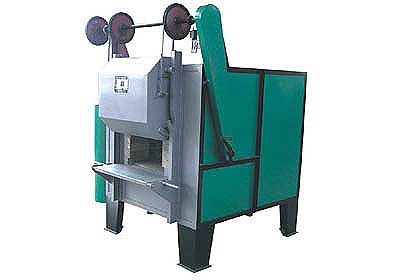

箱式电阻炉

一、用途 　　RX3Q系列950-1200℃箱式电阻炉系周期作业式电炉，供一般金属在空气环境中热处理加热之用。当工艺需要时，通过三头滴量器通入甲醇产生保护气体，以减少工件的氧化。
箱式电阻炉炉壳系由角钢及钢板密封焊接而成，炉壳内是一个由各种耐火材料混合砌成的炉膛，外壳与炉膛之间的空隙部分填满了保温用的蛭石粉；加热元件是由高电阻合金丝绕成螺旋圈，此螺旋圈安置在炉膛二侧炉壁及炉底的搁砖上（1200℃电炉根据大小还在炉后墙以及炉门上布置电阻丝），被加热工件放在炉膛内的炉底板上，950℃电炉为铬锰氮炉底板，1200℃电炉为碳化硅炉底板。炉门的升降是通过手摇链轮来进行的，炉门左侧的一平衡重锤是平衡炉门重量的，炉门口设有密封槽，内填石墨石棉盘根，炉门的密封是有压螺杆手动压紧。在炉顶上装有供滴注甲醇用的三头滴量器和流量计，在炉门上部装有一行程开关，该装置是与炉门启闭作联锁的，当炉门打开时电炉电源即被切断以保证操作人员的安全。在炉顶上装有二支热电偶，一支为控制炉膛的工作温度，另一支为超温保护。
