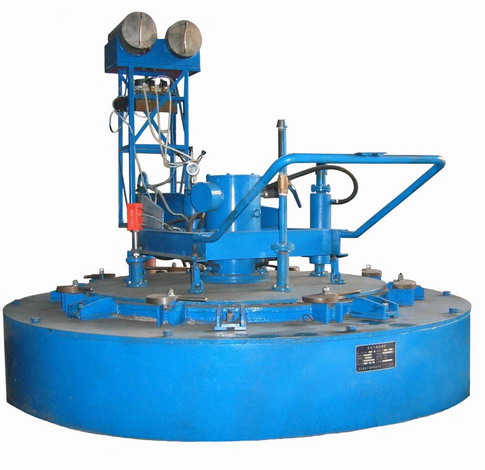

新型井式气体渗碳炉

适用范围新型井式气体渗碳炉适用于各种需要进行渗碳、碳氮共渗及碳势气氛保护加热工艺处理的机械零件。

主要技术参数 温度均匀度　　　　 用户要求 　 温度控制精度　　 　≤±1℃ 碳势控制精度 ≤±0.05％C 　 渗层深度控制精度　 ≤±0.1mm 型号 功率(kw) 额定温度(℃) 工作区尺寸 (mm) 最大装载量(kg) RQ4-25-9D 25 1050/950 Φ300×450 50 RQ4-35-9D 35 1050/950 Φ300×600 70 RQ4-60-9D 60 1050/950 Φ450×600 150 RQ4-75-9D 75 1050/950 Φ450×900 220 RQ4-90-9D 90 1050/950 Φ600×900 400 RQ4-105-9D 105 1050/950 Φ600×1200 500 非标准型号的设备，根据用户需要设计制造。 设备结构简介 吸收国外先进技术设计制造的新型井式气体渗碳炉，是由炉体（复合炉衬）、电热元件、马弗罐、悬挂导流筒、热风循环风机（水冷密封电机）、炉底座、炉盖、炉盖升降机构、碳势/温度（微机）控制系统、气氛系统等组成。大型井式气体渗碳炉采用悬挂无底马弗（沙封/油封）结构。 设备特点 (1) 气氛、温度均匀性好 由于采用内置导流筒结构，强制热风能够有效的在炉内循环，从而使气氛及温度的均匀性相对老式井式炉有了极大大提高，对保证产品质量的一致性是非常明显的。 (2) 实现有效的气氛控制 由于氧碳头测量点位于炉口部位，气氛和温度均匀性的提高，使测量点的测量值更接近于工作区域的实际情况，因而对产品质量的控制更为直接和有效。 (3) 增加装炉量 由于新的炉型是无底马弗结构，工件及料架的重量直接由炉底座承受支撑在基础面上，所以装炉量比老式井式炉有较大的增加。 (4) 技术先进 新型井式渗碳炉是“引进、消化、吸收国外先进技术”的情况下，对已引进的各种国外大型井式炉进行了近20年的观察、分析与研究，在国产化多年的技术积累下的成熟技术。参考、吸收国外同类设备的先进技术和结构设计的新型井式渗碳炉，相对于老式井式渗碳炉，在炉体结构上以及电气控制上都有极大的更新、改进，使井式渗碳炉技术有了全新的发展，其高质量的产品及低能耗的指标为用户带来明显的经济效益。
